Productbeschrijving:

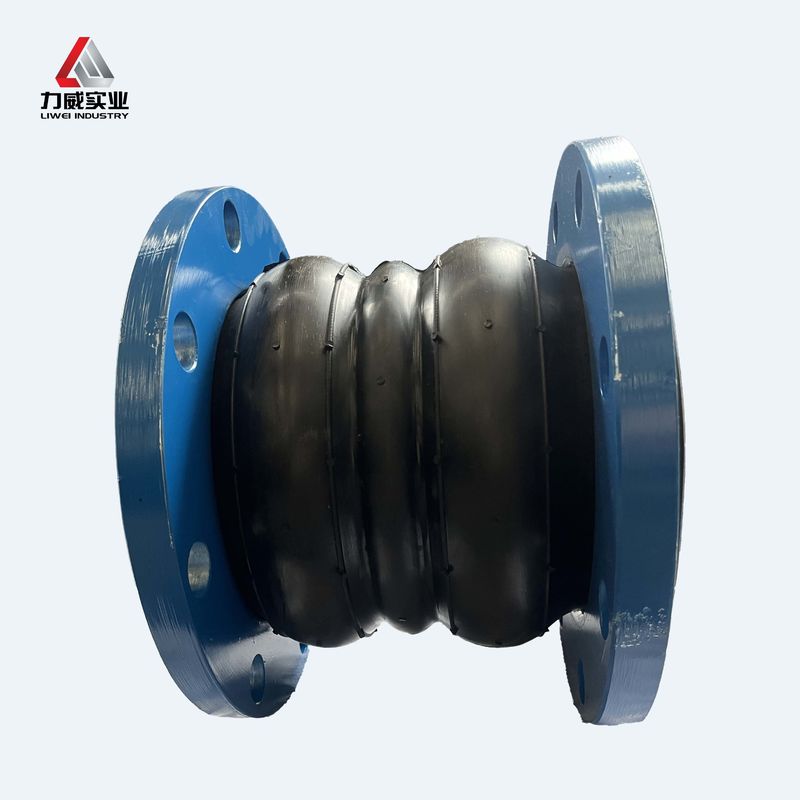

Liwei Double Sphere Flexible Rubber Joint heeft een gestroomlijnd, groot afbuigingsontwerp, heeft geen invloed op de doorstroming in het transportproces van de pijpleiding, speelt een schokabsorptie,geluidsreductieHet biedt veel voordelen voor verschillende sanitaire systemen.Het product is ontworpen voor de grootte van DN15 tot en met DN4000 en is geschikt voor een verscheidenheid aan buisdiametersEn er zijn uitgebreide opties die temperaturen van -30°C tot 150°C kunnen aanpakken.
Productkenmerken:
dubbele kogelontwerp: het dubbelkogelrubbergewricht heeft een rubberen kogel meer dan het enkelkogelrubbergewricht in structuur, wat de luchtdichtheid en waterdichtheid van het product verbetert,en kan ook de levensduur van het product effectief verbeteren en het geluid verminderenHet tweehoekige rubberverbinding neemt tweehoekige rubberverbinding aan, de verbindingslengte is beter dan die van een enkelhoekige rubberverbinding en het compensatiebedrag is groter.
Samenstellingsmateriaal: samengesteld uit een binnenste en buitenste laag rubber, een stoflaag en een staaldraadring samengesteld uit buisvormige rubberonderdelen,na vulcaniseringsgiet en vervolgens gecombineerd met metalen flenzen of parallelle gewrichten met losse mouwenOnder hen is de rubberdichtingslaag gemaakt van hoogwaardig rubbermateriaal, dat een goede corrosiebestendigheid, slijtvastheid en afdichting heeft.
Technische parameters:
Diameter
DN |
Lange
mm |
Asverschuiving |
Radiële
verplaatsing |
Verbuiging
verplaatsing |
| TYPE 1 |
TYPE 2 |
| mm |
Inch |
Uitbreiding |
Compressie |
Uitbreiding |
Vergadering |
TYPE 1 |
TYPE 2 |
TYPE1 |
TYPF 2 |
| 32 |
11/4" |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 40 |
11/2 |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 50 |
2 " |
165 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 65 |
21/2 |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 80 |
3 cm |
175 |
30 |
50 |
|
|
45 |
|
±7,5° |
|
| 100 |
4" |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 125 |
5" |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 150 |
6" |
225 |
35 |
50 |
|
|
45 |
|
±7,5° |
|
| 200 |
8" |
325 |
35 |
60 |
|
|
|
|
|
|
| 250 |
10" |
325 |
35 |
60 |
|
|
|
|
|
|
| 300 |
12" |
325 |
35 |
60 |
|
|
|
|
|
|
| 350 |
14" |
325 |
35 |
60 |
|
|
|
|
|
|
| 400 |
16" |
400 |
40 |
60 |
|
|
|
|
|
|
| 450 |
18" |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 500 |
20" |
400 |
|
|
65 |
70 |
|
70 |
|
± 12° |
| 600 |
24" |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 700 |
28" |
400 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 800 |
32" |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 900 |
36" |
450 |
|
|
70 |
75 |
|
75 |
|
± 12° |
| 1000 |
40" |
450 |
|
|
75 |
80 |
|
70 |
|
± 12° |
| 1200 |
48" |
500 |
|
|
75 |
80 |
|
70 |
|
±10° |
| 1400 |
56" |
500 |
|
|
75 |
80 |
|
70 |
|
±10° |
| 1600 |
64" |
500 |
|
|
75 |
80 |
|
70 |
|
±10° |
| 1800 |
72" |
500 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2000 |
80" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2200 |
88" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2400 |
96" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2600 |
104" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 2800 |
112" |
550 |
|
|
80 |
85 |
|
65 |
|
±10° |
| 3000 |
120" |
550 |
|
|
80 |
85 |
|
65 |
|
± 10 |
| • Speciale grootte en lengte kunnen voor u worden aangepast. |
Toepassingsgebied:
Airconditioningsysteem
Luchtleidingen, chemische lijnen
Circulerende waterleidingen
Compressorlijnen, papiervoorraadlijnen
Pompzuiging en -ontlading
Verkoelingsleidingen
Turbine naar condensator
Operationeel:
| Operatietoestand |
| Werktemperatuur |
-15-80°C (-30-150°C) |
| Werkdruk |
6-40 bar (PN6-PN40) |
| Testdruk |
1.5 keer de werkdruk |
| Explosiedruk |
2 keer werkdruk |
| Toepasselijke media |
Lucht, water, rioolwater, zeewater,zuur, alkalische stoffen, olie, enz. |
Ondersteuning en diensten:
Inspectie van de levering (drukonderzoek, specificatieonderzoek, materiaal, hoeveelheid, verpakking).
De kwaliteit is gegarandeerd voor 12 maanden, ondersteuning van tests door derden.
Gratis oplossingen en tekeningen kunnen worden verstrekt.
Een goed opgeleid en gedisciplineerd professioneel verpakkingsteam.
24 uur online service, snelle reactie voor en na de verkoop.
Ondersteuning van online fabrieksinspectie
Op tijd leveren
Gratis monsters kunnen worden verstrekt
